Sonntag, 16. Juli 2017

Meine Kaiser KA 9040

Auf dem Flohmarkt habe ich ein altes 40-Kanal-Gerät von Kaiser für 5 Euro erstanden.



Zustand


Leider fehlt dem Funkgerät das Mikrofon und das Signal, das aus dem Lautsprecher kommt ist sehr leise.

Da hat wohl irgend etwas gelitten. Mal schauen, was ich da machen kann.

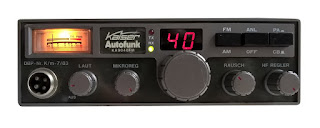

So sieht das Gerät von vorne aus


und so von hinten.

Von innen sieht das Gerät schon mal sehr gut aus.




Das sollte ich eigentlich hinbekommen.


Bedienungsanleitung


Im Netz gibt es auch eine Bedienungsanleitung, die aber von der Qualität sehr schlecht ist. Brauchen tut man sie nicht, aber sie gehört einfach zu so einem Gerät dazu. Deswegen habe ich beschlossen die Anleitung zu reproduzieren.



Von der im Netz vorhandenen Anleitung konnte man nichts gebrauchen. Deswegen habe ich alles neu erstellt und die vorhandene Anleitung nur als Vorlage verwendet.



Schaltplan


Zu dem Gerät habe ich zwei Schaltpläne gefunden, die leider auch noch unterschiedlich sind. Von der Qualität sind beide nicht gut.
Eventuell werde ich auch diesen neu erstellen. Das überlege ich mir aber noch.



Dies ist eine aufbereitete Version, die in der Mitte auch kleinere Fehler enthalten könnte.




Der Schaltplan ist zumindest besser als keiner.



Maßnahmen

Zuerst habe ich erstmal ein Mikrofon bestellt. Bei dem mussten PIN 1 und 2 sowie PIN 3 und 4 vertauscht werden. Nachdem ich das Mikrofon hergerichtet und eingesteckt habe, hat das Gerät auch vernünftig "gespielt". Nun konnte ich es auch richtig laut stellen.
In der Anleitung stand ja auch:
"Achtung: Empfang ist nur mit angeschlossenem Mikrofon möglich."

Ich denke, dass ich das Gerät noch so modifizieren werde, dass es auf allen Kanälen auch in AM senden und empfangen kann. Hierzu muss nur TR 21 entfernt werden.





Hier noch ein kleiner Nachtrag zum Mikrofonanschluss.




Gruß, Klaus
